不銹鋼蝶閥
閥門首頁 > 產品展示 > 蝶閥 > 不銹鋼蝶閥 >
產品名稱：電動不銹鋼蝶閥[ 2021-05-17 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、電動不銹鋼蝶閥產品描述
上海湖泉電動不銹鋼蝶閥專業生產各種型號的多層次硬密封蝶閥,用途廣泛,溫度范圍廣,能按照國標GB,生產各種用途,口徑. 專業生產各種蝶閥,電動不銹鋼法蘭蝶閥,對夾,軟密封,硬密封蝶閥,塑料,襯氟,襯膠,蝸輪蝶閥,規格齊全.為您提供相關標準、結構圖、規格型號、外形尺寸、工作原理及產品說明書,D943W電動不銹鋼蝶閥，質量可靠,價格實惠,交貨及時,售后周到. 電動不銹鋼蝶閥采用上裝式結構，在高壓、大口徑條件下減少了閥體自身的連接螺栓，增強了電動閥門的可靠性且能克服系統自重對閥門正常工作的影響。公司常年備有大量庫存現貨以出廠價直銷，我們直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，選購！
二、電動不銹鋼蝶閥產品特點
1、本閥采用密封結構，閥座與蝶板具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
4、蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
7、密封閥座水線條設計，密封面平面設計，避免氣動閥因長時間不開而造成的卡位現象。
8、閥板上下中孔處，采用球型摩擦面設計，扭矩更小，密封性更好。
9、閥座無靠背設計，扭矩更輕，也方便用戶自行更換閥座。
10、適用多種標準,有不銹鋼閥體與FTFE閥座可選。
三、電動不銹鋼蝶閥工作原理
蝶板由閥桿帶動，若轉過90°，便能完成一次啟閉。改變蝶板的偏轉角度，即可控制介質的流量。常用的蝶閥有對夾式蝶閥和法蘭式蝶閥兩種。對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，法蘭式蝶閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭連接在管道法蘭上。
四、電動不銹鋼蝶閥電動執行器技術參數
作用形式： 普通開關型、調節型（4～20mA）
環境溫度： -30℃～+70℃
電源電壓： AC220V、AC380V（其他定制DC24等）50/60Hz
防護等級： IP67、IP68可選
功能選項 （可選）
防 爆 型： 防爆等級：dⅡBT3/T4
信號反饋： 有源信號、S無源信號
帶加熱器： 可在潮濕環境中干燥執行器內元件（可選）
手動功能： 電動執行器帶有手動開閥、關閥功能
調 節 型： 輸入4～20mA信號,實現閥門調節功能
五、電動不銹鋼蝶閥主要零件材料
閥體：灰鑄鐵、球墨鑄鐵、碳鋼
蝶板：碳鋼包覆橡膠、 碳鋼包覆氟塑料、不銹鋼 雙相不銹鋼板
閥座：天然橡膠、三元乙丙、橡膠
閥桿：不銹鋼、 2Cr13、304
六、 電動不銹鋼蝶閥安裝注意事項
1、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
2、在保溫管道上的各類安裝手柄均不得向下。
3、安裝前必須進行外觀檢查，對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。
相關產品: 電動閥門 電動閘閥
七、電動不銹鋼蝶閥注意外形連接尺寸
公稱通經(DN) 主要尺寸 法蘭尺寸和螺栓規格 1.0MPa 1.6MPa 2.5MPa L H1 H D D1 n-Фd D D1 n-Фd D D1 n-Фd 50 108 350 112 165 125 4-18 165 125 4-18 165 125 4-18 65 112 370 115 185 145 4-18 185 145 4-18 185 145 8-18 80 114 380 120 200 160 4-18 200 160 8-18 200 160 8-18 100 127 420 138 220 180 8-18 220 180 8-18 235 190 8-22 125 140 460 164 250 210 8-18 250 210 8-22 270 220 8-26 150 140 555 175 285 240 8-22 285 240 8-22 300 250 8-26 200 152 760 200 340 295 8-22 340 295 12-22 360 310 12-26 250 165 830 243 395 350 12-22 405 355 12-26 425 370 12-30 300 178 895 250 445 400 12-22 460 410 12-26 485 430 16-30 350 190 950 280 505 460 16-22 520 470 16-26 555 490 16-33 400 216 1190 305 565 515 16-26 580 525 16-30 620 550 16-36 450 222 1255 350 615 565 20-26 640 585 20-30 670 600 20-36 500 229 1305 380 670 620 20-26 715 650 20-33 730 660 20-36 600 267 1340 445 780 725 20-30 840 770 20-36 845 770 20-39 700 292 1520 480 895 840 24-30 910 840 24-36 960 875 24-42 800 318 1710 530 1015 950 24-33 1025 950 24-39 1085 990 24-48 900 330 1810 580 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48

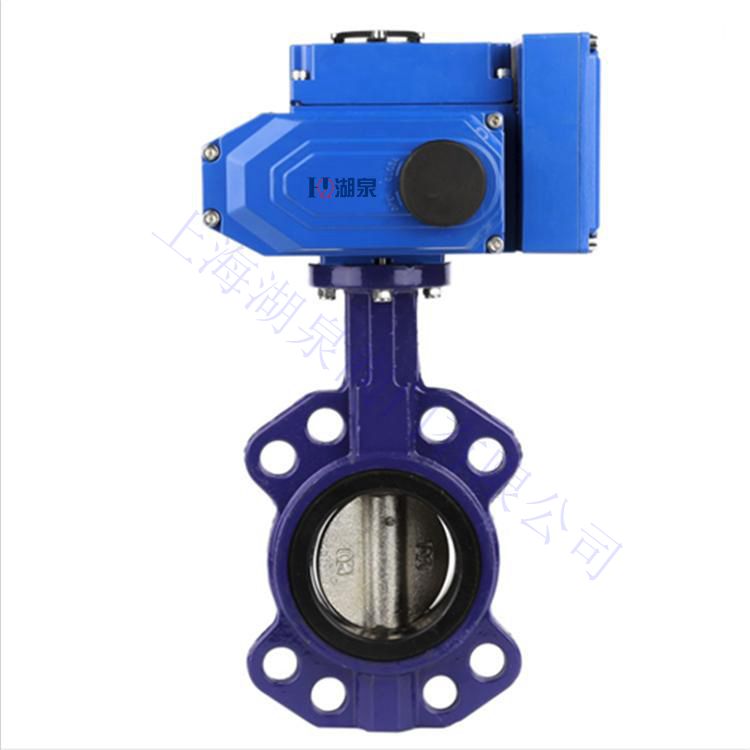

八、電動不銹鋼蝶閥產品圖
