電動蝶閥
閥門首頁 > 產品展示 > 蝶閥 > 電動蝶閥 >
產品名稱：電動蝶閥d941h[ 2020-08-27 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、電動蝶閥d941h產品說明
上海湖泉閥門有限公司電動蝶閥 D941H-10C采用精密硬密封結構，被廣泛用于治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。買電動蝶閥d941-認準上海湖泉!省時省心省力-為客戶提供優質的產品服務.品質有保障,價格又實惠. 高精密度,質量保證,性能卓越,d941h電動蝶閥 經驗豐富,選擇"上海湖泉閥門"就是選擇品質!!!雄厚的生產實力和專業的售后服務,是您選擇的優秀供應商!
二、電動蝶閥d941h產品特點
1、采用密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能
2、密封圈選用不銹鋼制作，具有優良的密封性能，具有耐腐蝕,使用壽命長等特點
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長
4、板采用絎架結構，強度高，過流面積大，流阻小
5、具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用
三、電動蝶閥d941h產品主要零部件材料
1 底座 HT200、WCB、CF3、CF3M、CF8、CF8M 1 閥體 HT200、WCB、CF3、CF3M、CF8、CF8M 2 下軸套 銅合金、304、316 2 密封圈 NBR丁晴橡膠、PTFE、尼龍 3 下閥軸 2Cr13、304、316、316L 3 下軸套 銅合金、304、316 4 閥體 HT200、WCB、CF3、CF3M、CF8、CF8M 4 閥桿 2Cr13、304、316、316L 5 密封圈 NBR丁晴橡膠、PTFE、尼龍 5 蝶板 HT200、WCB、CF3、CF3M、CF8、CF8M 6 壓板 HT200、WCB、CF3、CF3M、CF8、CF8M 6 上軸套 銅合金、304、316 7 蝶板 HT200、WCB、CF3、CF3M、CF8、CF8M 7 填料 聚四氟乙烯/柔性石墨 8 上閥軸 2Cr13、304、316、316L 8 填料壓套 25、35、304、316 9 上軸套 銅合金、304、316 注：在環境較苛刻場合亦可根據客戶現場要求特定材質。 10 填料 聚四氟乙烯/柔性石墨 11 填料壓套 HT200、WCB、CF3、CF3M、CF8、CF8M 四、電動蝶閥d941h產品主要性能規范
公稱通徑DN(mm) DN50～1200 公稱壓力 PN(MPa) 0.6 1.0 1.6 2.5 試驗壓力 強度試驗 0.9 1.5 2.4 3.75 密封試驗 0.66 1.1 1.76 2.75 低壓氣密試驗 0.5～0.7 適用介質 空氣、水、污水、蒸氣、煤氣、油品等
電動蝶閥d941h產品訂購須知：
1、閥門名稱、 型號、規格口徑、公稱壓力、閥體材質、門連接方式、傳動方式。、工作溫度、是否帶附件以便我們的為您正確選型
2、若已經由設計單位選定我公司的型號，請按產品型號直接向我司銷售部訂購
3、當使用的場所非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數
產品售后服務:
1、產品質保期為收貨驗貨起12個月，實行"三包“服務（包退、包換、包修）
2、產品服務期內，可以咨詢本公司工程師，提供對口服務，以便進一步提高產品質量
3、對用戶的投訴問題，會快速作出反應，并安排售后
相關推薦：電動閥門 電動閘閥
五、電動蝶閥d941h產品主要外形尺寸
公稱通徑DN 結構長度（標準值） 外形尺寸（參考值） 連接尺寸9標準植） PN0.6MPa PN1.0MPa PN1.6MPa 毫米 L H H0 A B D D1 D2 n-d D D1 D2 n-d D D1 50 108 82.5 338 180 65 140 110 88 4~14 165 125 99 4~18 165 125 65 112 92.5 358 180 65 160 130 108 4~14 185 145 118 4~18 185 145 80 114 100 413 245 72 190 150 124 4~18 200 160 132 8~18 200 160 100 127 110 428 240 72 210 170 144 4~18 220 180 156 8~18 220 180 125 140 125 444 240 72 240 200 172 8~18 250 210 184 8~18 250 210 150 140 142.5 553 350 93 265 225 199 8~18 285 240 211 8~22 285 240 200 152 170 678 350 93 320 280 254 8~18 340 295 266 8~22 340 295 250 250 197.5 742 550 350 375 335 309 12~18 395 350 319 12~22 405 355 300 270 222.5 803 600 350 440 395 363 12~22 445 400 370 12~22 460 410 350 290 252.5 866 600 350 490 445 413 12~22 505 460 429 16~22 520 470 400 310 282.5 940 600 350 540 495 463 16~22 565 515 480 16~26 580 525 450 330 307.5 995 750 380 595 550 518 16~22 615 565 530 20~26 640 585 500 350 335 1058 750 380 645 600 568 20~22 670 620 582 20~26 715 650 600 390 390 1163 750 380 755 705 667 20~26 780 725 682 20~30 840 770 700 430 447.5 1283 750 380 860 810 772 24~26 895 840 794 24~30 910 840 800 470 507.5 1398 750 380 975 920 878 24~30 1015 950 901 24~33 1025 950 900 510 557.5 1498 1250 380 1075 1020 978 24~30 1115 1050 1001 28~33 1125 1050 1000 550 615 1608 1500 580 1175 1120 1078 28~30 1230 1160 1112 28~36 1255 1170 1200 630 727.5 1876 1500 580 1405 1340 1295 32~33 1455 1380 1328 32~39 1485 1390

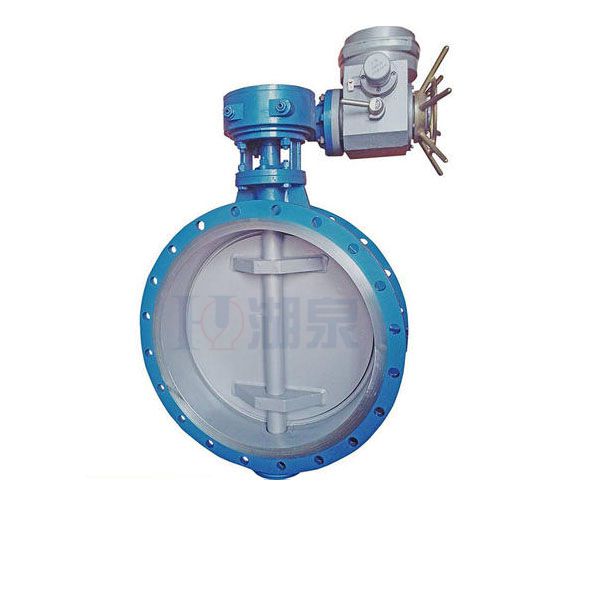

六、電動蝶閥d941h產品圖
