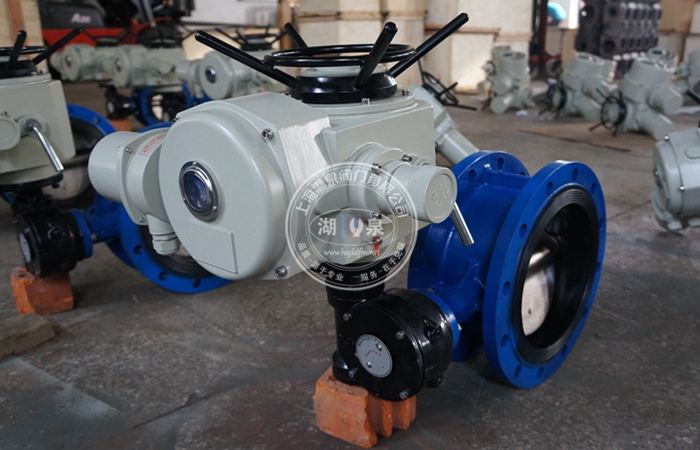

產品名稱：煤氣電動調節蝶閥[ 2019-09-16 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、煤氣電動調節蝶閥產品介紹
煤氣電動調節蝶閥是以電動執行器與調節蝶閥的完美的結合而稱謂，相同需要的扭力配置以符合國際通用的ISO5211連接標準平臺以及互為的±5°微調，而達到精密協和。它配置的電動執行器90°120°180°270°旋轉角行程扭力控制分為開關無源觸點反饋型/智能調節型，特殊環境防爆、隔爆型。硬質鋁合金殼體 執行電源DC24v 、AC220v、AC380v等可選。內置過熱保護、中控反饋信號，指示器透視窗口，附帶斷電應急手動裝置 防護等級IP67 底部安裝尺寸符合ISO5211/DIN3337國際標準 適應環境溫8℃，環氧樹脂涂層。
二、煤氣電動調節蝶閥結構特性
1.在高溫高壓工況下,仍具有穩定的密封性能.它的特殊密封系統可保證從超低溫至超高溫各溫度范圍都具有較高的密封性能.
2.密封系統加之人優化的設計,使閥門開啟阻力小.蝶板密封面為一向上凸起的錐形,開啟時蝶板圓周面上的各點同時完成脫離密封圈,固體物不易在密封面上堆積.閥門關閉過程通過密封圈的彈性受壓來完成.
3.蝶板與密封圈之間不存在相卡現象.
4.閥門的密封性能不受溫度變化的影響.
5.閥桿軸徑密封采用石墨壓制成形密封圈.綜上所述確保了零泄漏,金屬密封加上在火災前,中,后均為零泄漏,故是本質火災安全型.
三、煤氣電動調節蝶閥技術參數和性能
電源 AC110、220、380V/DC24、220V 公稱通徑 DN40～500mm 輸出力矩 50N·M～2000N·M 公稱壓力 PN1.0、1.6MPa 任選功能 開關型、觸點型、開度信號、智能調節型 閥軸材質 碳鋼、304/316/316L不銹鋼 動作范圍 0～90°±5° 閥體材質 球墨鑄鐵、 碳鋼、不銹鋼 動作時間 15秒/30秒/60秒 閥板材質 球墨鑄鐵、304/316/316L不銹鋼 、尼龍 環境溫度 -30°～60° 閥座密封 EPDM、NBR、耐磨橡膠 手動操作 附帶手柄操作 結構形式 中線型 、無銷型 限 位 電氣、機械二重限位 溫度 EPDM≤105℃、NBR≤68℃ 防護等級 IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) 適用介質 水、空氣、天然氣 輸入信號 0-10，1-5VDC/4-20mA(智能調節型) 特點 用途廣、整體造價低、流量大、流阻小
四、煤氣電動調節蝶閥訂貨說明
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V
五、煤氣電動調節蝶閥注意事項
1：請務必接對電源相序，以免閥門或執行器損壞。
2：通電時禁止手動操作。
3：戶外使用時給電動執行器外加防護蓋子，防止老化。
4：開蓋后應擰緊密螺絲，防止進水或灰塵進入電動執行器內部。
5：請不要安裝在易爆氣體周圍，如需防爆訂貨時請說明。
6：請確定輸入電壓和配線接點是否正確。
7：禁止超負荷使用電動執行器。
六、煤氣電動調節蝶閥主要外形連接尺寸
公稱通徑DN A B C D E 額定功率 額定電流 壓力 1.0/1.6 1.0/1.6 1.0/1.6 1.0/1.6 1.0/1.6 40 155 349 57 104 32 15W 0.2A 50 155 353 62 104 43 15W 0.2A 65 155 362 70 104 46 15W 0.2A 80 155 368 89 104 46 15W 0.2A 100 208 392 106 115 52 25W 0.5A 125 208 407 120 115 56 25W 0.5A 150 208 446 132 115 56 25W 0.5A 200 256 489 164 127 60 50W 0.8A 250 256 514 200 127 68 50W 0.8A 300 256 568 238 127 78 90W 1.0A 350 288 629 280 164 78 120W 1.2A 400 288 662 302 164 102 120W 1.2A 450 288 693 335 164 114 150W 1.2A 500 288 729 360 164 127 150W 1.2A
