產品名稱：dn500電動平板閘閥[ 2021-01-08 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
- 名稱: 電動平板閘閥
型號: Z943F
連接方式：法蘭
品牌: HQ上海湖泉
公稱通徑: DN100~DN2000mm ;
公稱壓力: Class150～900/PN1.0～16.0MPa
適用溫度: 150℃;
閥體材質: WCB、不銹鋼;
適用介質: 水、氣體、油品等
一、dn500電動平板閘閥產品介紹

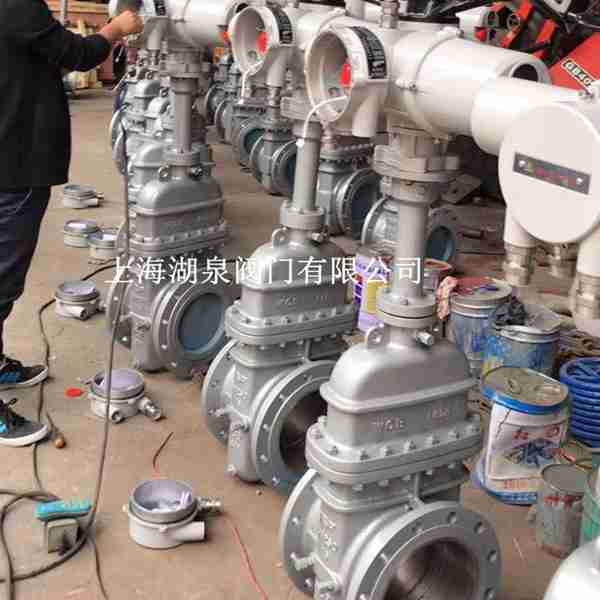

上海湖泉閥門有限公司Z943F電動平板閘閥適用于Class150～900/PN1.0～16.0MPa，工作溫度-29～121℃的石油、天然氣、水、油品等管路上，用于截斷或接通管路中的介質。是一種關閉件為平行閘板的滑動閥。平板閘閥其關閉件可以是單閘板或是其間帶有撐開機構的雙閘板。閘板向閥座的壓緊力是由作用與浮動閘板或浮動閥座的介質壓力來控制。采用新型浮動式密封結構，適用于壓力不大于10MPa，溫度-29～121℃的H2S氣體含量較高的天然氣管線上，作為控制介質的啟閉及調節裝置，該產品結構設計新穎、選材恰當、測試嚴格、操作輕便。
二、電動平板閘閥產品結構特點
1、閥座的密封結構應為彈性有預緊力，上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。
2、閥座有自清洗功能，并且在閥門開啟或關閉過程中不受氣流直接沖刷。閥座應由有潤滑、不磨損材料制成。
3、閥門執行機構的故障不會影響到閥門的其它部分，維修和更換工作能夠在不拆下閥門的情況下進行。
(1) 軛架套管：鋁青銅軛架套管配置針形止推軸承，最大程度減少操作扭矩。
(2) 閥桿：螺紋長度直到托架；銷釘和點焊；具有穩定性。
(3) 壓力密封：結構簡單，配置分段扣環和鍍銀低碳鋼墊圈，有助于拆卸和實現最好的閥帽密封。
(4) 閥座環：焊接閥座環垂直于流動通道，易于維護。
(5) 執行機構：閥門可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手輪，DN350以上配置斜齒輪操作機構。
(6) 軛架：完全裝配式軛架通過抗震測試，易于維護和安裝執行機構。
(7) 壓蓋：兩件式，自調節壓蓋，避免被彈出。
(8) 整體后座：硬面，使用壽命最長。
(9) 閥瓣：彈簧負載閥瓣能夠自行調節，減少執行機構的扭矩需求。
(10) 整體止動：整體鑄造托架止動裝置，定位組裝的托架閥瓣，使得閥座更加穩定可靠。
三、dn500電動平板閘閥產品主要零件材料
閥門/閥蓋 WCB WC6 A352-LCB A351-CF8M 閘板 2Cr13+ENP 20CrMoV+STL ANSO410+ENP ANSI316+ENP 閥桿 2Cr13 2Cr13 A182-A6a A182-A316S 閥座 25+PTFE 20CrMoV+STL A105+PTFE A182-F316+PTFE 填料 NBR/FPM 柔性石墨/Flexible Graphite 聚四氟乙烯/PTFE+FPM 四、dn500電動平板閘閥產品訂貨須知
1、訂貨前請認真了解本產品Z943F電動平板閘閥，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的錦能閥門專家為您審核把關。
3、訂購Z943F電動平板閘閥時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號），帳號及代表人。
4、訂購所有本公司產品均實行現款提貨或款到發貨。
五、dn500電動平板閘閥產品主要外形結構尺寸
DN L D D1 D2 b z×φd H H1 D0 重量/kg 50 178 160 125 100 20 4×φ18 450 80 250 23 65 190 180 145 120 20 8×φ18 550 95 300 40 80 203 195 160 135 22 8×φ18 610 100 300 45 125 254 245 210 185 24 8×φ18 798 132 350 95 150 267 280 240 210 24 8×φ23 895 150 350 105 200 292 335 295 265 26 8×φ23 1130 188 350 140 250 330 390 350 320 28 12×φ23 1290 225 400 240 300 356 440 400 368 28 12×φ23 1480 247 450 300 350 381 500 460 428 30 16×φ23 1660 275 450 460 400 406 565 515 482 32 20×φ25 1850 312 500 560 450 432 615 565 532 32 20×φ25 2080 335 500 780 500 457 670 620 585 34 20×φ30 2300 380 600 1050 600 508 780 725 685 36 20×φ30 2680 445 800 1680 700 610 895 840 800 40 24×φ30 3080 490 800 2250 800 660 1010 950 905 44 24×φ34 3491 560 1000 4260 900 711 1110 1050 1005 46 28×φ34 3897 610 1000 4260 1000 811 1220 1180 1115 50 28×φ34 4317 715 1200 5540 六、dn500電動平板閘閥產品結構圖片
