調節球閥
閥門首頁 > 產品展示 > 球閥 > 調節球閥 >

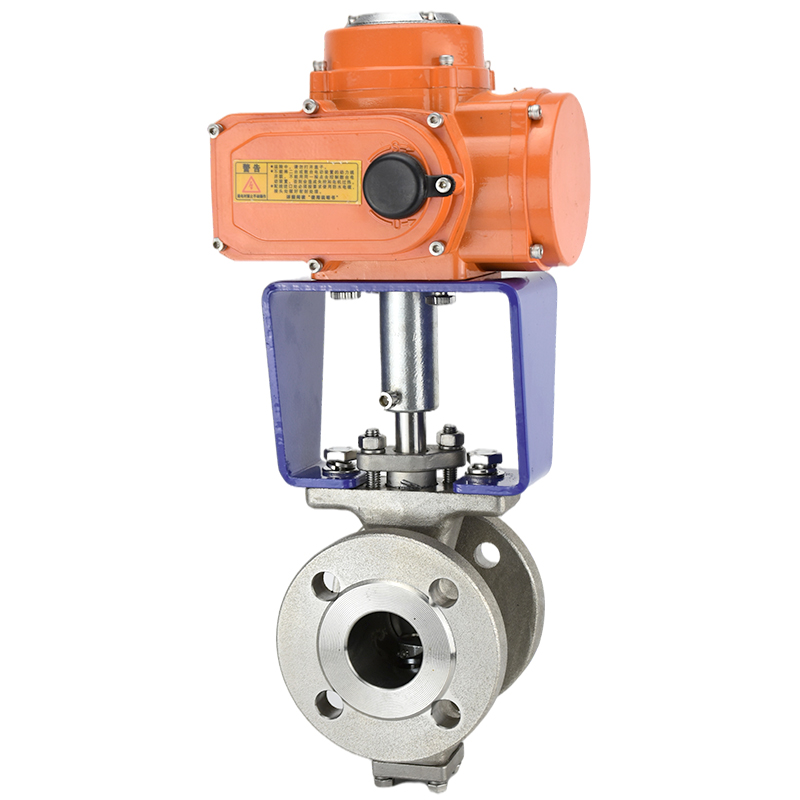

產品名稱：dn100鑄鋼電動v型調節球閥[ 2024-06-14 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、dn100鑄鋼電動v型調節球閥產品介紹
上海湖泉閥門集團集團公司電動V型球閥是球閥配上電動執行器。它的關閉件是半球體上開有V字型開口，V型開口具有鋒利的刃口，在球體回轉過程中，關閉件之間有擦拭作用，對介質具有強有力的切斷力，球體的V型開口與閥座流道形成一個扇形區域，在回轉過程中可改變流道截面積，形成對介質的精確調節，電動執行器的執行速度相對較快，并且不需要工人親力親為，在很大程度上節約了人力資源以及時間。具有相同的旋轉90度提動作，不同的是旋塞體是球體，有圓形通孔或通道通過其軸線。球面和通道口的比例應該是這樣的，即當球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。
二、dn100鑄鋼電動v型調節球閥按結構形式可分
1、浮動電動V型球閥球閥的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。浮動氣動球球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷。這種結構，廣泛用于中低壓球閥。2、固定球球閥球閥的球體是固定的，受壓后不產生移動。固定球球閥都帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在與球體的上、下軸上裝有軸承，操作扭距小，適用于高壓和大口徑的閥門。為了減少球閥的操作扭矩和增加密封的可靠程度，近年來又出現了油封球閥，既在密封面間壓注特制的潤滑油，以形成一層油膜，即增強了密封性，又減少了操作扭矩，更適用高壓大口徑的球閥。3、彈性球電動V型球閥球閥的球體是彈性的。球體和閥座密封圈都采用金屬材料制造，密封比壓很大，依靠介質本身的壓力已達不到密封的要求，必須施加外力。這種閥門適用于高溫高壓介質。彈性球體是在球體內壁的下端開一條彈性槽，而獲得彈性。當關閉通道時，用閥桿的楔形頭使球體漲開與閥座壓緊達到密封。在轉動球體之前先松開楔形頭，球體隨之恢復原原形，使球體與閥座之間出現很小的間隙，可以減少密封面的摩擦和操作扭矩。電動V型球閥按其通道位置可分為直通式，三通式和直角式。后兩種球閥用于分配介質與改變介質的流向。
三、dn100鑄鋼電動v型調節球閥產品技術參數
金屬密封閥座 高溫型金屬密封閥座 軟閥座 序號 名稱 溫度范圍℃ 序號 名稱 溫度范圍℃ 序號 名稱 溫度范圍℃ 1 密封閥蓋 -20～160℃
-20～230℃1 密封閥蓋 -20～425℃ 1 密封閥蓋 -20～160℃ 2 彈簧 2 碟簧 2 彈簧 3 O形圈 3 壓圈 3 O形圈 4 閥體 4 石墨環 4 閥體 5 密封座 5 閥座 5 密封座 6 閥芯 6 閥體 6 密封圈(PTFE) 7 閥芯 7 閥芯
公稱通徑DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400 額定流量系數Cv 32 43 78 90 160 250 360 610 1120 1850 2950 3700 7195 11466 公稱壓力 PN1.6、2.5、4.0、6.4MPa 強度試驗 2.4～9.6MPa 密封試驗 1.76～7.0MPa 流量特性 近似等百分比、直線特性 閥板轉角（度） 0°～至90°（可調） 允許泄漏量等級 軟密封：零泄露
硬密封：≤額定Cv×0.001%軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065% 動作時間（S/90度） 8.5～30 36～60 可調節比 250:1 300:1 基本誤差 全行程的≤±2% 回差 全行程的≤±2% 死區 全行程的≤0.8% 控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
- （1.6MPa-2.5MPa)
公稱壓力
PN(MPa)公稱通徑
DN(mm)尺寸 L L1 D D1 D2 b Z-ød Dc H1 1.6 25 - - - - - - - 38 57 40 - - - - - - - 49 63 50 124 62 160/165 125 100/102 16/18 4-ø18 60 92 65 145 72.5 180/185 145 120/122 18 4-ø18 75 100 80 165 82.5 195/200 160 135/138 20 8-ø18 89 108 100 194 97 215/220 180 155/158 20 8-ø18 113 117 125 210 105 245/250 210 185/188 22 8-ø18 140 140 150 229 114.5 280/285 240 210/212 24/22 8-ø23/8-ø22 164 177 200 243 121.5 335/340 295 265/268 26/24 12-ø23/12-ø22 205 200 250 297 148.5 405 355 320 30/26 12-ø25/12-ø26 259 252 300 338 169 460 410 375/378 30/28 12-ø25/12-ø26 300 270 2.5 25 - - - - - - - 38 57 40 - - - - - - - 49 63 50 124 62 160/165 125 100/102 20 4-ø18 60 92 65 145 72.5 180/185 145 120/122 22 8-ø18 75 100 80 165 82.5 195/200 160 135/138 22/24 8-ø18 89 108 100 194 97 230/235 190 160/162 24 8-ø23/8-ø22 113 117 125 210 105 270 220 188 28/26 8-ø25/8-ø26 140 140 150 229 114.5 300 250 218 30/28 8-ø25/8-ø26 164 177 200 243 121.5 360 310 278 34/30 12-ø25/12-ø26 205 200 250 297 148.5 425 370 332/335 36/32 12-ø30 259 252 300 338 169 485 430 390/395 40/36 16-ø30 300 270
