A42F-16C\/DN50，A42Y-16C\/DN40產品詳細介紹
A42Y-16C/DN40產品是一款全啟式安全閥，適用于工作溫度≤300℃的空氣、石油氣、液體等介質的設備和管路上，作為超壓保護裝置。
產品規格和性能參數- 型號：A42Y-16C/DN40
- 連接方式：法蘭連接
- 結構形式：全啟式
- 閥座材質：硬質合金
- 公稱壓力：1.6兆帕（16 bar）
- 閥體材料：碳素鋼
- 適用介質：空氣、石油氣、液體等
- 工作溫度范圍：≤300℃
應用場景
A42Y-16C/DN40安全閥廣泛應用于各種工業設備和管道系統中，如鍋爐、壓力容器和化工裝置等。其主要作用是在系統壓力超過規定值時自動打開，將過高的壓力迅速排放到大氣中或指定的排放管道內，從而保護設備和管道免受損壞。

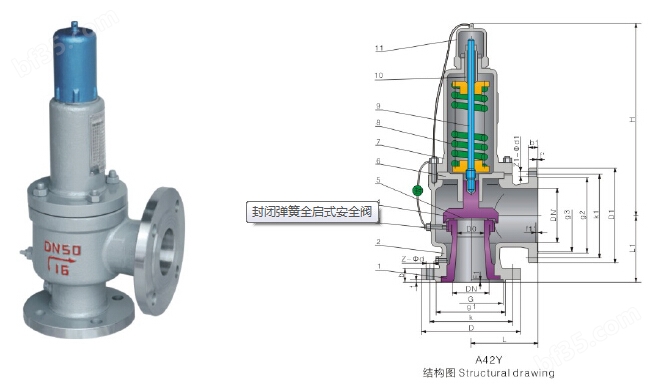

結構特點和工作原理- 結構簡單，密封性能好：采用彈簧全啟式設計，開啟壓力準確，排放能力大，回座壓差小，調整方便。
- 耐磨抗沖蝕：閥座密封面堆焊鈷鉻鎢硬質合金，具有高硬度、耐磨性和抗沖蝕性，壽命長。
- 激光淬火技術：閥瓣密封面采用激光淬火技術，提高了硬度、耐磨性和抗沖蝕性。
- 背壓調整套：通過背壓調整套調整，可獲得合適的回座壓差，適應不同的工作壓力需求。
主要零件材料：
|
NO. |
零件名稱 |
A42Y-C/KA42Y-C材料 |
A42Y-P/KA42Y-P材料 |
A42Y-R材料 |
DA42Y-P材料 |
|
1 |
閥座 |
2Cr13/1Cr18Ni9Ti |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
ZG1Cr18Ni9Ti |
|
2 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
LCB/ZG1Cr18Ni9Ti |
|
3 |
調節圈 |
2Cr13/1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
1Cr18Ni9Ti |
|
4 |
反沖盤 |
2Cr13/1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
1Cr18Ni9Ti |
|
5 |
閥瓣 |
2Cr13/1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
1Cr18Ni9Ti |
|
6 |
導向套 |
2Cr13/1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
1Cr18Ni9Ti |
|
7 |
閥蓋 |
ZG230-450 |
ZG230-450 |
ZG230-450 |
ZG1Cr18Ni9Ti |
|
8 |
彈簧 |
50CrVA |
50CrVA包覆氟塑料 |
50CrVA包覆氟塑料 |
50CrVA |
|
9 |
閥桿 |
2Cr13 |
1Cr18Ni9Ti/1Cr18Ni12Mo2Ti |
1Cr18Ni9Ti/1Cr18Ni12Mo2Ti |
1Cr18Ni9Ti |
|
10 |
調整螺桿 |
45 |
2Cr13 |
2Cr13 |
|
安全閥結構主要有兩大類：彈簧式和杠桿式。彈簧式是指閥瓣與閥座的密封靠彈簧的作用力。杠桿式是靠杠桿和重錘的作用力。隨著大容量的需要，又有一種脈沖式安全閥，也稱為先導式安全閥，由主安全閥和輔助閥組成。當管道內介質壓力超過規定壓力值時，輔助閥先開啟，介質沿著導管進入主安全閥，并將主安全閥打開，使增高的介質壓力降低。安全閥的排放量決定于閥座的口徑與閥瓣的開啟高度，也可分為兩種：微啟式開啟高度是閥座內徑的（1/20）～（1/40），全啟式是（1/3）～（1/4）。此外，隨著使用要求的不同，有封閉式和不封閉式。封閉式即排出的介質不外泄，全部沿著規定的出口排出，一般用于有毒和有腐蝕性的介質。不封閉式一般用于無毒或無腐蝕性的介質。
