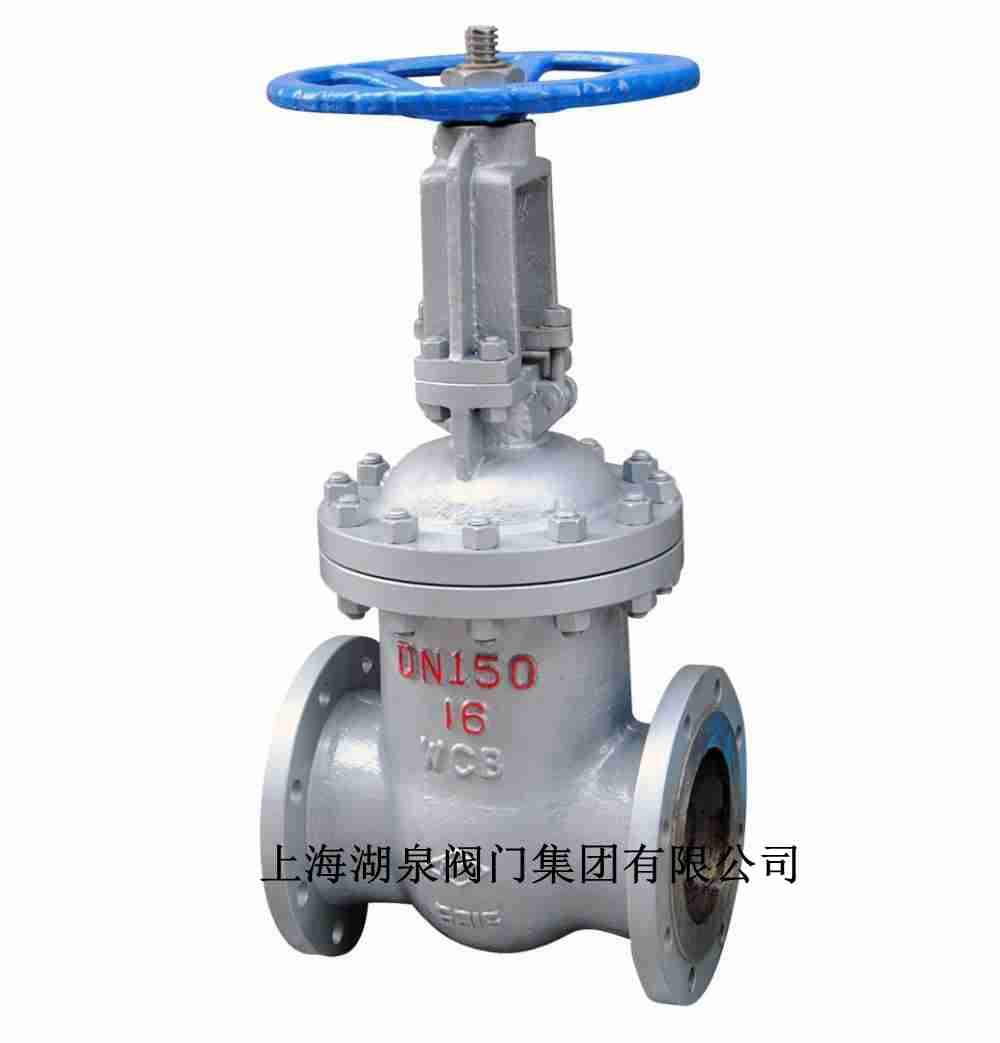

閥門z41h-16c的含義大家知道嗎？上海湖泉閥門廠家讓大家了解一下來Z41H-16C的閘閥型號含義,Z41H-16C閘閥是屬于單閘板閘閥,閘板上升開啟,閘板下降關閉,可作為管路開關工作的一種通用閥門。 Z代表-閘閥 4代表-法蘭 1代表-直通結構 H代表...問:閘閥z41h-16c型號是什么意思?主要用在哪里? 般德閥門:Z41H-16C型號表示的是公稱壓力16公斤的鑄鋼法蘭閘閥。根據“閥門型號編制方法”中的規定,我們將Z41H-16C這個型號拆分來解釋...Z41H-16C閘閥 Z41H-16C、Z41H-16Q、Z41H-16 型楔式閘閥 公稱直 徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500 尺 L 130 150 160 180 200 250 265 ...Z41H-16C閘閥 Z41H-16C、Z41H-16Q、Z41H-16 型楔式閘閥 公稱直 徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500 尺 L 130 150 160 180 200 250 265 ... Z41H-16C與Z41H-16有什么不同?Z41H-16C閥門材質為碳鋼，Z41H-16閥門材質為鑄鐵。z41h-16c閘閥是什么意思誰清楚?3 回答 2016-09-21 共有3條回答 X靜瑜 有用 4 根據《JB/T308-2004閥門型號編制方法》的規定:Z==閘閥4==法蘭連接1==剛性單閘板H==密封面材質:Cr13系不...Z41H-16C DN100 是什么意思?Z41H-16C DN100:法蘭連接的閘閥，壓力16公斤，鑄鋼材質，口徑100 閘閥z41h-16c dn25什么意思 z41h-16c dn25的意思就是：口徑為DN25mm，壓力為16公斤的鑄鋼法蘭閘閥。其中：Z=閘閥；4=法蘭連接；1=楔式閘板明桿結構；H=密封面材質不銹鋼；16=公稱壓力16公斤；...41H-16C_DN300的閘閥型號含義,Z41H-16C_DN300閘閥是屬于單閘板閘閥,閘板上升開啟,閘板下降關閉,可作為管路開關工作的一種通用閥門。 Z代表-閘閥 4代表-法蘭 1代表-直... Z41H閘閥的主要技術參數 Z41產品型號 工稱壓力/PN 工作壓力 / MPa 適用溫度 / ℃ 適用介質Z41H-16C、25 16、25 1.6、2.5 ≤ 425 水、蒸汽、油品 Z41Y-16C、25 Z...閘閥Z41H-16C、Z41Y-16C產品說明 Z41H、Z41Y、Z41W型PN16~PN200鋼制楔式閘閥:手動、法蘭連接形式、明桿楔式剛性單閘板,閥座密封面材料為不銹鋼,公稱壓力PN16~PN200,閥體材料為碳素鋼... 閥門z41h-16c的含義型號尺寸

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0	重量Weight
凸面法蘭 RF Z40H Z40Y Z40W Z40F Z40N Z41H Z41Y Z41W Z41F Z41N 16C 16P 16R 16I	15	130	95	65	45	14	4-14	170	120	5
	20	150	105	75	55	14	4-14	190	140	6.5
	25	160	115	85	65	14	4-14	205	160	9
	32	180	135	100	78	16	4-18	270	180	12
	40	200	145	110	85	16	4-18	310	200	36.5
	50	250	160	125	100	16	4-18	358	240	29
	65	260	180	145	120	18	4-18	373	240	33
	80	280	195	160	135	20	8-18	435	280	45
	100	300	215	180	155	20	8-18	500	300	63
	125	325	245	210	185	22	8-18	614	320	108
	150	350	280	240	210	24	8-23	674	360	134
	200	400	335	295	265	26	12-23	818	400	192
	250	450	405	355	320	30	12-25	969	450	273
	300	500	460	410	375	30	12-25	1145	560	379
	350	550	520	470	435	34	16-25	1280	640	590
	400	600	580	525	485	36	16-30	1452	640	850
	450	650	640	585	545	40	20-30	1541	720	907
	500	700	705	650	608	44	20-34	1676	720	985
	600	800	840	770	718	48	20-41	1874	800	1112
	700	900	910	840	788	50	24-41	2083	800	-
	800	1000	1020	950	898	52	24-41	2400	950	-
	900	1100	1120	1050	998	54	28-41	2950	1000	-
	1000	1200	1255	1170	1110	56	28-48	3245	1000


閥門z41h-16c的含義主要零部件材料

體、蓋、板 Body Cover Disc	閥桿 Stem	密封面 Sealing Face	墊片 Sealing　Shim	填料 Packing	工作溫度 Working Temperature	適用介質 Suitable Medium
WCB	2Cr13	13Cr STL 木體材料 With Body Material 尼龍 Nylon	增強柔性石墨 13Cr/柔性石墨 Enhanced Flexible Graphite 1Cr13/Flexible Graphite 08軟鋼 08 Soft Steal 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F(T) PTFE	柔性石墨 增強柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE	≤425	水 蒸汽 油品 Water Steam Ｏil Goods
WC1	38CrMoAl 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
C5 C12					≤540
ZGCr5Mo					≤200	硝酸類 Nitric acid
ZG1Cr18Ni9Ti	1Cr18Ni9Ti
					≤200	醋酸類 Acetic acid
ZG1Cr18Ni12Mo2Ti	1Cr18Ni12Mo2Ti
